在高端石英材料加工行业待得久了，大家应该都清楚，气相合成出来的石英锭原料，想要做成平整、低缺陷、大尺寸的石英板材、光学基板，单靠初加工远远不够。二次热成型环节尤为关键，而石英槽沉炉，就是撑起这道工序的核心专用高温设备，也是如今半导体光掩模、高端光学石英制品生产里，绕不开的核心装备。

平时很多同行朋友只听过名字，对它的工作逻辑、设备构造、工艺细节还有应用场景都一知半解，今天就用通俗好懂的话，从头给大家捋清楚石英槽沉炉的方方面面，结合行业实际生产情况，把设备知识讲透彻。

一、到底什么是石英槽沉炉

石英槽沉炉，是专门针对高纯合成石英玻璃开发的真空高温成型炉，主要承接石英锭的二次热加工，行业内也常叫石英槽沉成型炉。

简单来说，上游 VAD、OVD 工艺产出的原生石英锭，内部会残留气泡、内应力，尺寸形态也无法直接适配高端器件使用。石英槽沉炉就是在高温真空环境下，让石英原料达到软化状态，依靠自重平缓摊平下沉，完成致密化、排气、整形、退火去应力，最终成型为规整的石英板材、块材，补齐原生石英原料的性能短板。

和普通高温烧结炉不一样，这款设备全程围绕石英材料特性定制，从炉体密封、内衬材质、温控精度到退火流程，全部适配高纯石英的加工要求，不会引入额外金属杂质，是高端石英深加工专属设备。

二、石英槽沉炉的工作原理

很多人好奇，炉子里到底是怎么完成成型的，说白了核心就是高温软化 + 自重槽沉 + 真空排气 + 慢速退火这一套完整流程。

原生石英锭经过酸洗预处理之后，放入配套的石墨模具内，整体送入炉腔内部。设备先抽取炉腔空气，形成高真空环境，也可根据工艺需求通入惰性气体做气氛保护，隔绝空气里的杂质与水汽干扰。

随后炉体开始匀速升温，工作区间稳定在 1750℃-1860℃，这个温度刚好超过石英玻璃的软化临界点。高温环境下，石英锭逐渐软化熔融，在自身重力、轻微工艺压力的作用下，顺着模具内腔缓慢流动、下沉摊开，原料内部残留的微小气泡会在真空环境中逐步排出，材料自身结构随之变得致密均匀。

成型保温完成后，设备不会直接骤冷，而是按照预设的分段降温程序缓慢退火。先以低速降温至中间温度区间，再进一步缓冷至室温，最大程度消除石英材料成型过程中产生的内部热应力，避免后续成品开裂、变形、光学性能不均的问题。整套流程闭环下来，就完成了石英原料从粗锭到高品质板材的转变。

三、设备基础结构与硬件配置

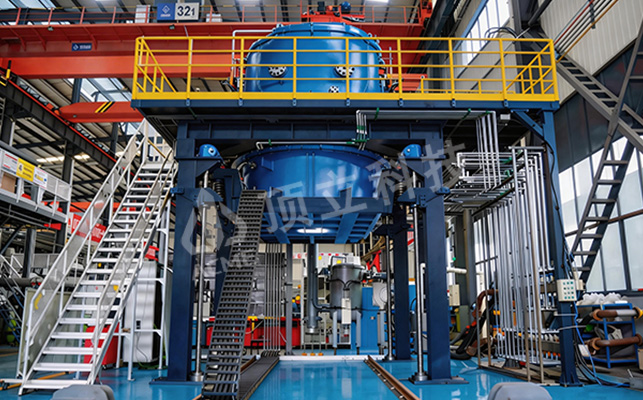

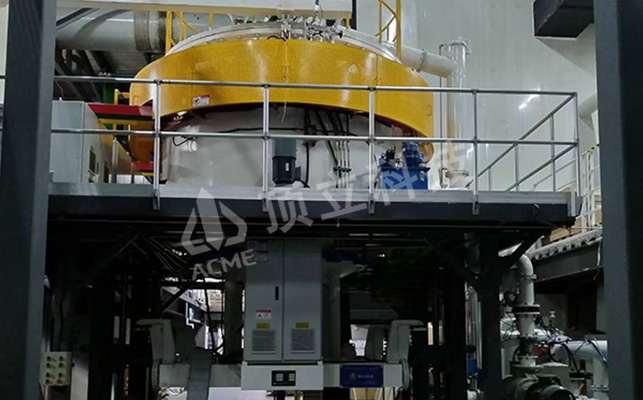

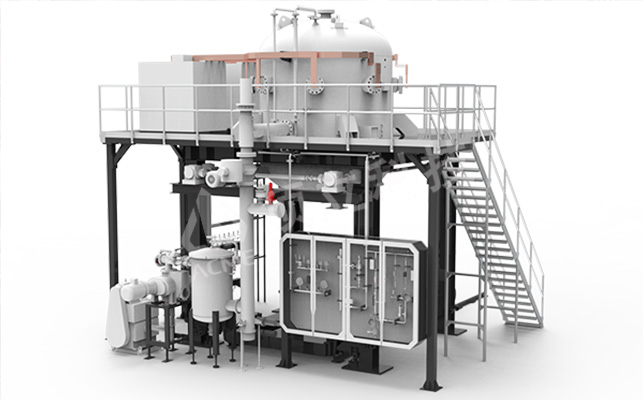

结合行业通用的立式底开式机型来讲，石英槽沉炉整体结构划分清晰，硬件配置贴合高温高纯生产需求，日常运维也比较便捷。

炉体外壳：采用厚重立式圆筒钢结构，整体密封性强，结构稳固，能够承受长期高温作业的环境，同时搭配完善的安全防护结构，保障车间运行安全。

加热与保温系统：加热组件选用高纯石墨材质，炉腔内部填充硬质碳毡做隔热保温层，无多余金属部件接触加工物料，从源头减少杂质污染；温区分层布局合理，炉内热场分布均匀，控温精度可达 ±1℃，均温区间温差控制稳定。

真空与气氛系统：搭载高效真空机组，可实现高真空作业环境，同时支持惰性气体通入、压力调控，适配不同石英原料的加工气氛需求，兼顾排气脱羟与防氧化保护。

模具与物料承载结构：专用高纯石墨模具，表面光滑耐温，配合炉内扶正结构，避免石英熔融成型时偏移、溢料，提升成品表面平整度与原料利用率。

智能控制系统：支持自动、手动双模式操作，内置完整升温、保温、退火曲线程序，全程实时监测炉内温度、真空度、气氛压力，参数可自定义调整，批量生产时工艺重复性较好。

四、实际生产中的工艺优势

结合一线车间的使用体验，石英槽沉炉在石英深加工环节，带来的改善十分直观，也是它在行业内普及的原因。首先是成品纯度有保障。炉体内衬、加热件均为高纯石墨与碳毡材质，加工全程无金属析出污染，适配 PPB 级高纯石英的生产要求，契合半导体、光学领域对材料洁净度的严苛标准。

其次是材料缺陷少、均匀性佳。真空槽沉工艺可以充分排出原料气泡，消除内部条纹与残余应力，成型后的石英材料光学透过率稳定，整体材质均匀性好，后续二次加工损耗更低。

再者适配大尺寸制品加工，设备可支撑 800mm 至 3000mm 区间的大规格石英板材成型，打破小尺寸石英原料的应用局限，满足大窗口光学件、大面积基板的生产需求。

同时一体化工艺设计省心，不少机型整合了烧结、槽沉、脱羟工序，无需多台设备分步加工，缩减整体生产时长，减少反复升降温带来的能耗，优化车间生产工序排布。

设备运行稳定性较强，标准化温控程序让每一批次产品品质一致性更好，减少人工操作误差，适配规模化连续生产，日常设备维护流程也相对简单。

五、行业主要应用领域

依托高纯、低应力、大尺寸成型的特点，石英槽沉炉的应用覆盖多个高端制造赛道，也是下游诸多精密器件生产的上游关键装备。

半导体芯片领域：主要用于光掩模版石英基板制备，是芯片制造上游精密衬底加工的核心设备，支撑高端掩模基材的成型加工。

光学与激光行业：生产大尺寸石英光学窗口、棱镜、激光器件基底，适配激光设备、高端光学仪器的透明结构件用料。

光伏半导体配套：加工石英坩埚、扩散管、承载舟、法兰等光伏与半导体热场配套石英配件。

科研与航天领域：服务惯性约束聚变、航空航天特种光学构件研发，适配特种工况下高纯石英结构件的成型需求。

六、行业小结

综合来看，石英槽沉炉不只是一台简单的高温加热炉，更是高纯石英玻璃二次成型的工艺核心装备。随着国内半导体、高端光学、光伏产业不断升级，行业对大尺寸、高洁净、低缺陷石英材料的需求持续上涨，这类专用成型设备的工艺适配性、稳定性，也在不断优化迭代。

很多加工企业在石英深加工升级改造时，都会重点考量槽沉设备的热场设计、真空性能、温控精度与内衬洁净度，毕竟设备性能直接决定下游石英成品的品质上限。后续行业也会朝着工序一体化、能耗优化、精细化温控的方向发展，进一步贴合高端材料制造的生产需求。
