做模具的朋友都知道，模具钢热处理是决定模具寿命、精度和稳定性的关键一步。传统热处理方式总让人头疼：表面氧化脱碳、变形难控、硬度不均、后续处理麻烦…… 而真空油淬炉，正成为越来越多精密模具、高要求模具热处理的优先选择。它不是简单的设备升级，而是从工艺底层解决了模具钢热处理的核心痛点，让模具性能更稳、寿命更长、综合成本更优。

一、模具钢热处理的核心痛点：传统工艺的 “老毛病”

模具钢（如 Cr12MoV、H13、高速钢等）大多是高碳高合金钢，热处理既要保证足够硬度、耐磨性，又要兼顾韧性，还要控制变形，传统工艺很难兼顾。

1. 氧化脱碳：表面质量与性能的 “硬伤”

传统空气炉、盐浴炉加热时，工件直接接触氧气，高温下必然产生氧化皮、脱碳层。脱碳会让模具表面硬度骤降，耐磨性、抗疲劳性大幅下降，使用中易磨损、崩刃；氧化皮则需要后续酸洗、喷砂、打磨去除，不仅增加工序、损耗材料，还可能影响尺寸精度，复杂模具的边角、深孔处氧化皮更难清理，容易留下隐患。

2. 变形与开裂：精密模具的 “致命问题”

模具钢淬火时，热应力与组织应力叠加，极易导致变形、开裂。传统工艺加热不均、冷却速度不可控，变形量常达 0.05–0.2mm，甚至更大。精密模具对尺寸公差要求极高（±0.001–0.005mm），变形后需校正，不仅耗时费力，还可能产生内应力，影响后续使用；复杂、薄壁、带尖角的模具，开裂风险更高，一旦报废，损失巨大。

3. 硬度不均：性能不稳定的 “根源”

传统炉温均匀性差，工件不同部位加热、冷却不同步，导致淬火后硬度差大（常达 3–4HRC）。模具局部硬度不足会快速磨损，局部过硬则易崩裂，整体性能不稳定，寿命难以保证。

4. 工序繁琐、环保压力大

传统工艺需多次表面处理、校正，流程长、效率低；盐浴、酸洗等还会产生废水、废气，环保处理成本高，不符合绿色生产趋势。

二、真空油淬炉：从根源解决模具钢热处理难题

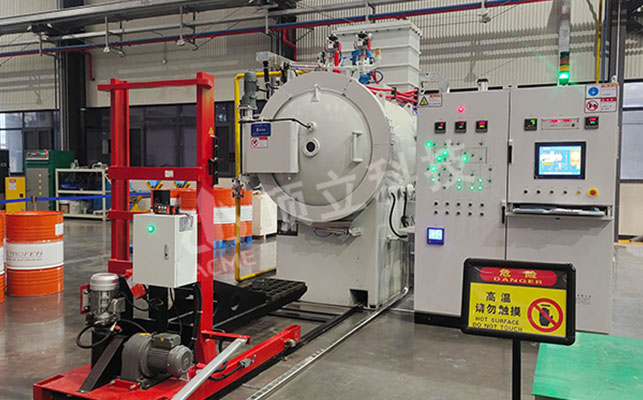

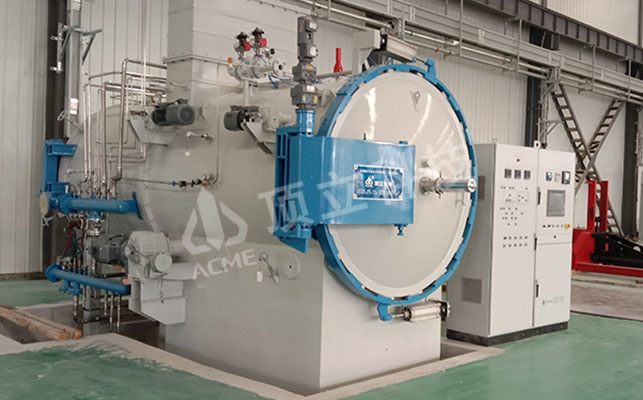

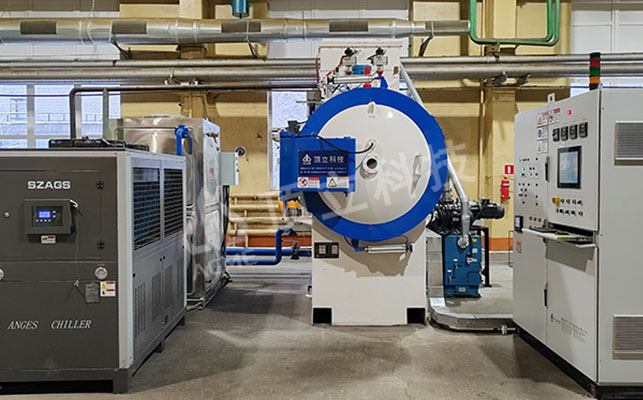

真空油淬炉，核心是在高真空环境下完成加热、保温，再通过可控油淬实现快速均匀冷却，全程隔绝氧气，精准控温控冷，完美匹配模具钢的热处理需求。

1. 无氧化无脱碳：表面质量 “一步到位”

真空环境下，炉膛内氧气被抽除，工件加热时完全不与氧气接触，从根本杜绝氧化、脱碳。处理后的模具表面保持原始金属光泽，粗糙度可控制在 Ra1.6μm 以下，无需酸洗、喷砂，可直接精磨或抛光，节省 30% 左右表面处理成本，缩短 25% 生产周期。
比如 Cr12MoV 冷作模具钢，真空油淬后表面无脱碳层，刃口硬度均匀，无需额外打磨即可使用，耐磨性与寿命显著提升。

2. 变形可控：精密模具的 “定心丸”

真空油淬炉采用热辐射加热，炉温均匀性可达 ±5℃，工件内外温差小，热应力大幅降低；淬火油槽配备精准控温（40–120℃）与搅拌系统，冷却速度可精准调控，组织应力更均匀。
相比传统工艺，真空油淬的变形量可控制在 0.02–0.05mm 以内，复杂模具、薄壁模具的变形与开裂风险大幅降低，基本无需校正，合格率与生产效率显著提升。

3. 硬度均匀、性能稳定：模具寿命 “再上台阶”

真空加热时，碳化物充分溶解、均匀分布，为淬火转变打下良好基础；油淬冷却均匀，马氏体转变充分且一致。
以 H13 热作模具钢为例，真空油淬后，工件表层与心部硬度差可控制在 1HRC 以内，远优于传统工艺的 3–4HRC。硬度均匀让模具受力更均衡，耐磨性、抗疲劳性、韧性协同提升，整体寿命可延长 30%–50%，甚至更高。

4. 精准控温、适配性强：复杂模具 “全能手”

真空油淬炉可精准调控真空度、升温速率、保温时间、油温、搅拌速度等参数，适配不同模具钢（冷作、热作、高速钢）、不同形状（块状、深孔、凹槽、复杂结构）的热处理需求。
无论是小型精密冲模，还是大型汽车覆盖件模具，都能实现均匀加热与冷却，避免冷却死角，解决传统设备对复杂工件处理效果差的问题。

5. 节能环保、流程简化：生产效率 “全面升级”

全程密闭真空作业，无氧化皮、无油烟、无废水废气排放，环保压力小；省去多道表面处理与校正工序，流程更短、人工与能耗成本更低；设备自动化程度高，操作便捷，批量生产稳定性强，同一批次工件性能波动极小。

三、真空油淬炉 vs 传统工艺：模具钢热处理的 “优选对比”

四、哪些模具钢热处理优先选真空油淬炉？

真空油淬炉适配绝大多数模具钢，尤其适合以下场景：

1. 冷作模具钢：Cr12、Cr12MoV、D2、高速钢（M2、M35）等，需高硬度、高耐磨性、低变形的冷冲模、拉丝模、滚丝模等。

2. 热作模具钢：H13、4Cr5MoSiV1 等，需高温强度、韧性、抗热疲劳的压铸模、热锻模、挤压模等。

3. 精密模具：尺寸公差要求高、形状复杂、薄壁、带尖角的模具，传统工艺易变形开裂，真空油淬是最优解。

4. 高寿命模具：对模具寿命、稳定性要求极高的汽车、航空航天、电子等行业模具，真空油淬可显著提升使用寿命与可靠性。

五、总结：真空油淬炉，模具钢热处理的 “品质之选”

模具钢热处理，选对设备就是选对品质与效益。真空油淬炉以无氧化无脱碳、变形可控、硬度均匀、精准适配、节能环保的核心优势，从根源解决传统工艺的痛点，让模具性能更稳、寿命更长、综合成本更优。

对精密制造、高品质模具而言，真空油淬炉不是 “可选项”，而是提升核心竞争力的 “必选项”。它不仅是设备升级，更是工艺理念的升级 —— 用更精准、更稳定、更绿色的热处理，为模具品质保驾护航。


AI辅助创作声明：本文在写作过程中使用了人工智能（AI）技术进行辅助生成，最终内容由作者修订并发布。
