做半导体的朋友都知道，这行对加工工具的要求，跟普通机械制造完全不是一个量级。一片晶圆从晶棒切成薄片，再到边缘倒角、背面减薄，每一步都容不得半点马虎——崩边一个小缺口，整片可能就废了。而在这些精密加工环节里，金刚石工具扮演着一个很关键的角色。

今天咱们聊聊金刚石工具，以及为什么越来越多半导体工具厂家开始把目光投向真空钎焊这条工艺路线。

一、半导体加工，为什么离不开金刚石？

金刚石这东西，硬度高、导热好，磨切性能在已知材料里是顶尖的。用它做的锯片、砂轮、磨盘，在加工硅、碳化硅、蓝宝石这些又硬又脆的半导体材料时，优势非常明显。

就拿晶圆切片来说，传统的内圆锯片切到8英寸以上就开始吃力了，线锯和超薄金刚石锯片慢慢成了主流。再往后，硅片边缘要倒角、背面要减薄，这些工序对工具的锋利度和一致性要求极高，金刚石磨具几乎是绕不开的选择。

但问题也跟着来了——金刚石颗粒怎么固定到金属基体上？这可不是简单粘上去就行，高速旋转、高压进给的工况下，磨粒掉一颗，加工面就可能出划痕。固定方式选得对不对，直接决定了工具好不好用、能用多久。

二、老办法的痛点：电镀和烧结，各有各的难处

目前金刚石工具的制造，主流还是电镀和烧结这两条路。先说说它们在半导体场景里遇到的实际问题。

电镀工艺，原理是用电镀金属把金刚石颗粒"裹"在基体表面。好处是工艺成熟、成本低，做薄锯片很方便。但它的结合本质上是机械包裹，金刚石跟基体之间没有真正的化学结合。用在轻载、精细加工还行，一旦负荷上去，磨粒脱落的概率就明显增加。而且电镀层薄，金刚石的出刃高度受限，容屑空间小，加工中容易堵塞，需要频繁修整。对半导体这种对表面质量要求极高的场景来说，工具稳定性差一点，良率就跟着波动。

烧结工艺，是把金刚石和金属粉末混在一起，高温高压压制成型。结合强度比电镀好，工具寿命也长，但问题在于金刚石被埋在胎体金属里，出刃不高，锋利度需要靠开刃来维持。而且烧结过程温度高、压力大，对金刚石本身有一定热损伤风险，细粒度金刚石尤其敏感。另外，烧结做不了太薄的锯片，形状复杂度也受限。

说白了，电镀够锋利但不够牢，烧结够牢但不够锋利，还容易伤金刚石。半导体行业要的是又锋利、又牢固、批次还稳定，这就把真空钎焊推到了台前。

三、真空钎焊到底好在哪？说点实在的

真空钎焊，简单讲就是在高真空环境里，把钎料加热到熔化温度，让它在金刚石颗粒和金属基体之间流动、浸润，然后冷却形成牢固的焊缝。听着跟普通焊接差不多，但细节差别很大。

第一，它是真正的化学结合，不是物理包裹。

这是真空钎焊最核心的优势。钎料里通常会加一些活性元素，比如钛、铬、钒这些。在高温真空下，这些元素会跟金刚石表面的碳原子发生反应，生成一层碳化物——比如碳化钛。这层碳化物就像一座"化学桥梁"，一头连着金刚石，一头连着金属基体，把两者真正焊成了一个整体。

金刚石不再是被动地"嵌"在里面，而是跟基体形成了冶金结合。把持力上去了，重负荷、高冲击的工况下也不容易掉粒。有研究数据显示，钎焊金刚石的出刃高度可以达到粒径的70%到80%，而电镀一般只有不到三分之一。出刃高意味着什么？锋利、容屑空间大、不容易堵，加工效率和表面质量都跟着提升。

第二，真空环境解决了氧化和热损伤的问题。

金刚石这东西，在空气中高温下容易石墨化，强度会下降。活性元素钛、铬这些也特别容易氧化，一氧化就没法跟金刚石反应了。真空钎焊把炉腔抽到高真空（通常在10⁻³帕以下），空气基本被抽干净，从根上避免了氧化问题。钎料能充分润湿金刚石表面，焊缝干净致密，不需要焊剂，也不会有夹渣、气孔这些毛病。

而且真空炉的温控精度高，多段程序升温可以精确控制加热速率和保温时间，把金刚石的热损伤控制在合理范围内。这对细粒度、高品质金刚石来说尤其重要。

第三，批次一致性好，适合量产。

半导体行业对工具的一致性要求非常高，这批跟下批差一点，加工参数就得重新调，良率也跟着晃。真空钎焊炉是闭环控制，工艺参数可以存储、复刻，升温曲线、真空度、保温时间都能精确记录。批量生产时，每炉的品质波动小，质量追溯也方便。

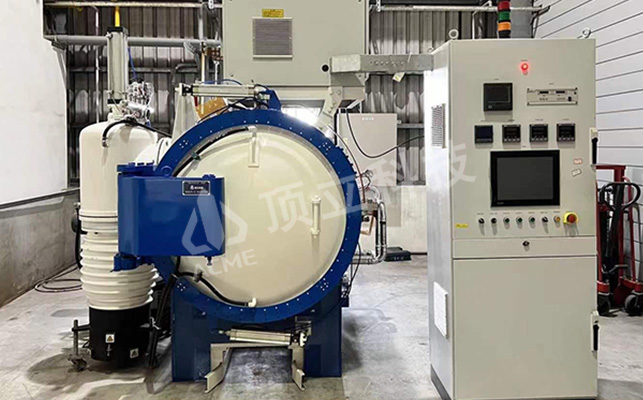

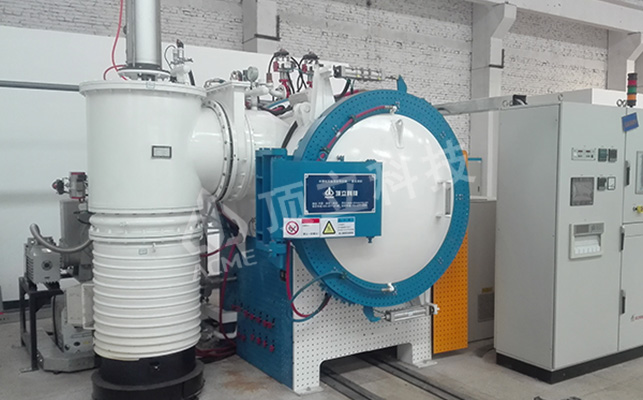

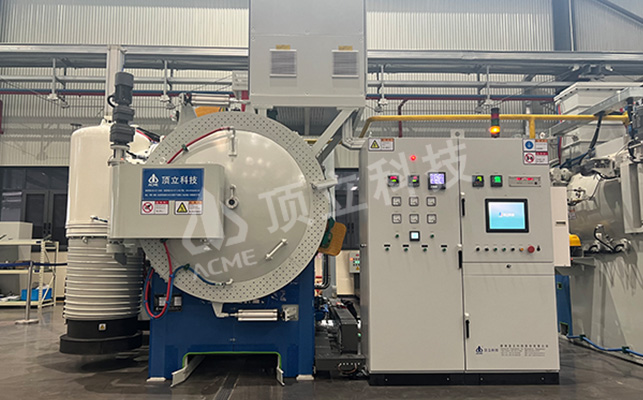

四、说了这么多工艺，设备才是关键

工艺再好，也得靠设备落地。真空钎焊炉不是随便一个高温炉就能干这个活的，它有几个硬性要求。

首先是真空度。要做到活性元素不氧化、金刚石不石墨化，炉腔的极限真空度和工作真空度都得达标，漏气率要控制得很低。有些厂家的炉子看着能抽真空，但保压不行，一升温真空度就掉，这种做出来的焊缝很容易出问题。

其次是温场均匀性。一炉里可能装几十上百件工具，边角跟中心的温度如果差个十几度，有的钎料熔化充分，有的还没化开，品质就参差不齐了。好的真空钎焊炉会做多区加热、温场校准，保证炉内温差尽量小。

然后是温控精度和程序灵活性。金刚石钎焊的温度窗口其实挺窄的——温度高了，金刚石热损伤、晶粒长大；温度低了，钎料熔化不充分、润湿性差，容易虚焊。这就要求炉子的温控精度高，升温速率可调，保温段可以灵活设置。有些材料还需要分段升温、阶梯保温，程序得支持复杂的工艺曲线。

还有一点容易被忽略，就是冷却控制。钎焊完不是直接出炉就完事了，降温速率对焊缝的内应力影响很大。冷得太快，焊缝容易裂；冷得太慢，效率低。好的炉子会有可控的冷却系统，配合气冷或者其他方式，把降温过程管起来。

五、实际选型时，几个容易踩的坑

跟一些工具厂的技术人员聊下来，发现大家在做真空钎焊转型时，有几个问题反复出现，这里提个醒。

一是钎料的选择别照搬。不同的金刚石粒度、不同的基体材料、不同的加工工况，适合的钎料体系不一样。银基、铜基、镍基各有特点，活性元素的配比也有讲究。别人用得好的配方，搬到你这不一定合适，得做工艺验证。

二是不要只看炉子的最高温度。很多人选设备只看能到多少度，其实真空度、温场均匀性、温控精度、冷却能力这些指标，对钎焊质量的影响更大。最高温度够了，但其他参数跟不上，做出来的东西还是不行。

三是别忽视前处理。金刚石颗粒和基体表面的清洁度，直接影响钎料的润湿效果。油污、氧化层不处理干净，再好的炉子和钎料也白搭。这一步很多厂家不重视，结果出了问题到处找原因，其实根子在前面。

六、写在最后

半导体行业往大尺寸、高精度、低损伤方向走，对加工工具的要求只会越来越高。真空钎焊金刚石工具凭借结合强度高、出刃好、寿命长、一致性好这些特点，在晶圆切割、边缘倒角、背面减薄这些环节里，正在被越来越多的厂家认可。

当然，它也不是万能的。设备投入比电镀高，工艺开发需要时间，对操作人员的技术水平也有要求。但从长期来看，尤其是对中高端半导体工具市场，真空钎焊这条路线的性价比是值得算的。

技术这东西，适合自己的才是好的。如果你的产品正在往高端走，或者被电镀工具的寿命和一致性问题困扰，不妨花点时间研究一下真空钎焊，说不定能打开新的思路。
