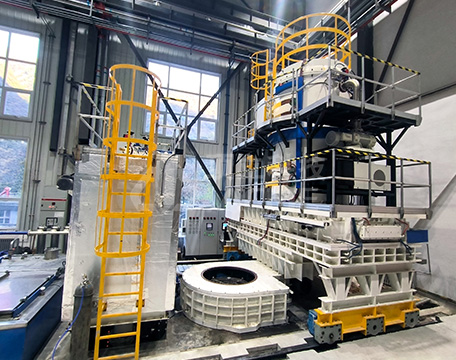

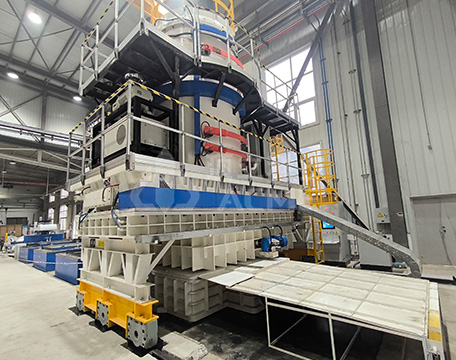

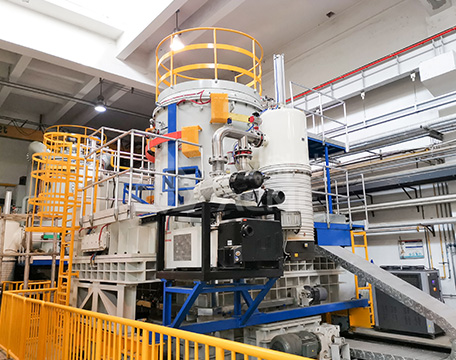

立式双室真空气冷油淬炉
立式双室真空气冷油淬炉
产品描述:
立式双室真空气冷油淬炉主要用于合金结构钢、高速钢、超高强度钢、M300钢等材料的真空油介质中立式淬火,特别适用于对长杆形零件、板类零件、长轴类零件、飞机起落架、热处理易变形的大型工件真空热处理,淬火过程零件变形小,组织性能好。
应用范围:
合金结构钢、高速钢、超高强度钢、M300钢等材料的长杆形零件、板类零件、长轴类零件、飞机起落架

立式双室真空气冷油淬炉技术特征

炉体是立式、双室结构,用户依据实际状况可选择炉型垂直结构移动方式及布局;

炉胆经模块化优化设计,炉温均匀性好;

升降料车采用变频调速、物料传递平稳,执行“慢-快-慢”运行节拍,转移时间短;

油淬时可以强制充入保护气体,确保油蒸气挥发少,零件冷却速度快;

淬火油槽容量大,热油采用油泵外循环及外置垂直换热器冷却,淬火油降温更佳;

可双重选择油搅拌及油喷射冷却方法,以适用不同种类的零件,工件变形小;

特别适宜于M300钢飞机起落架等长杆零件真空油淬产品,装炉量大,效率高。

立式双室真空气冷油淬炉产品规格

参数\型号 VVOQ-0812D VVOQ-1015D VVOQ-1218D VVOQ-1520D VVOQ-1825D
有效热区 D×H(mm) 800×1200 1000×1500 1200×1800 1500×2000 1800×2500
装载重量(Kg) 600 1000 1200 2000 2500
加热功率(Kw) 240 330 450 570 750
最高温度(℃) 1050 1050 1050 1050 1050
1350 1350 1350 1350 1350
温度均匀性(℃) ±5 ±5 ±5 ±5 ±5
真空度(Pa) 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1
4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4
压升率(Pa/h)
≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26
≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67
移送时间(S) ≤20 ≤36 ≤45 ≤60 ≤72
油淬能力(L) 5000 9800 11000 18000 24000
冷却气体(99.995%) N2/Ar N2/Ar N2/Ar N2/Ar N2/Ar
气冷压力(bar)
2 2 2 2 2

以上参数可根据工艺要求进行调整,不作为验收依据,具体以技术方案和协议为准。

立式双室真空气冷油淬炉配置选择

双室垂直结构形式:整体式、加热室移动式、油槽移动式

淬火油搅拌方式:桨叶搅拌、喷嘴喷射 、二者叠加

炉胆:石墨加热元件与石墨毡复合屏合成结构、镍铬合金带加热元件与不锈钢屏合成结构、钼加热元件与全金属隔热屏合成结构

真空泵组和真空计:进口、高品质国产

真空度:高真空、中真空

PLC:西门子、欧姆龙、三菱

控温仪表:岛电、欧陆、霍尼韦尔

热电偶:K型分度号、N型分度号、S型分度号

记录仪:有纸记录仪、无纸记录仪

人机界面:模拟屏、计算机触摸屏

电器元件:高品质国产、施耐德、西门子
