引言

大模型算力持续升级，新一代AI服务器GPU单芯片功耗突破千瓦级别，局部热流密度急剧攀升，传统纯铜、铝碳化硅、铜钼散热材料已经接近散热极限，芯片过热降频、长期可靠性下降成为算力基础设施的突出瓶颈。金刚石铜（金刚石/铜复合材料）凭借超高热导率、与半导体芯片匹配的低热膨胀系数，成为AI服务器GPU热沉、均热板、封装盖板的首选新一代热控材料。

金刚石与铜本身天然不浸润，直接复合极易形成大量界面微孔，界面热阻飙升，大幅削弱导热性能。真空热压炉作为金刚石铜材料制备的核心热工装备，依靠真空、高温、轴向压力同步协同的固相烧结工艺，实现金刚石颗粒与铜基体的近全致密化结合，解决界面结合差、孔隙率高、批次性能波动大等产业化痛点，支撑国产AI服务器GPU高热沉批量生产。

一、AI服务器GPU热沉：金刚石铜材料核心优势

金刚石铜是以金刚石颗粒作为导热增强相、铜作为金属基体的金属基复合材料，专门面向高功率算力芯片热沉开发。

1、超高导热：优化配方与界面改性后热导率可达600~800W/(m・K)，最高可突破800W/(m・K)，是纯铜导热性能的2倍左右，可以快速导出GPU芯片集中热量，降低芯片结温，保障AI大模型长时间稳定算力输出。

2、热膨胀可控：热膨胀系数可调控至5~7ppm/K，和硅基GPU芯片、碳化硅功率器件高度匹配，在服务器高低温循环工况下，减少界面热应力，规避热沉与芯片焊接层开裂失效问题。

3、轻量化：材料密度约5.4~6.9g/cm³，低于纯铜，在高密度AI服务器机柜中，有利于降低整机重量，提升机柜装载密度。

4、可二次加工：材料烧结成型后，可进行铣削、打孔、微通道加工，直接制成GPU均热片、微通道液冷热沉、封装盖板，适配浸没液冷、冷板式液冷等主流AI服务器散热方案。

传统制备工艺如无压烧结、压力熔渗在制备高体积分数金刚石铜时，容易出现孔隙多、界面缺陷、致密度不足的问题；真空热压工艺可以更好实现微观界面调控，降低界面热阻，是当前小试研发到中试量产的主流工艺路线。

二、真空热压炉制备金刚石铜GPU热沉工艺原理

真空热压烧结是将经过表面金属化改性的金刚石颗粒与铜粉均匀混合，装填至高强石墨模具内，送入真空热压炉腔体完成一体化致密化成型。

整个工艺在高真空环境（10-3~10-3Pa）下进行，隔绝空气，避免铜粉高温氧化，同时抽出粉末间隙吸附气体，防止坯体内部形成封闭气孔。设备同步升温，将温度控制在900~1050℃区间，在低于铜熔点的固态条件下，铜基体受热软化；同时液压系统施加稳定轴向压力（常规20~80MPa），压力驱动软化铜基体发生塑性流动，填充金刚石颗粒之间的微小空隙，促使金刚石颗粒表面改性层与铜基体发生界面固相扩散，形成稳定的冶金结合界面，消除微观孔隙，实现材料近全致密化（致密度≥98.5%）。

关键工艺要点：金刚石必须提前做金属化改性（Cr、W、Ti镀层）。金刚石本身不浸润铜，改性层在界面生成碳化物，搭建声子传导通道，降低界面热阻，否则即便完成致密，复合材料导热性能依然较差。

完整工艺流程：金刚石表面金属化→粉体混料→装模预压→真空热压炉抽真空→升温、保温+同步保压烧结→保压缓冷→卸压出料→毛坯后加工→GPU热沉成品检测。

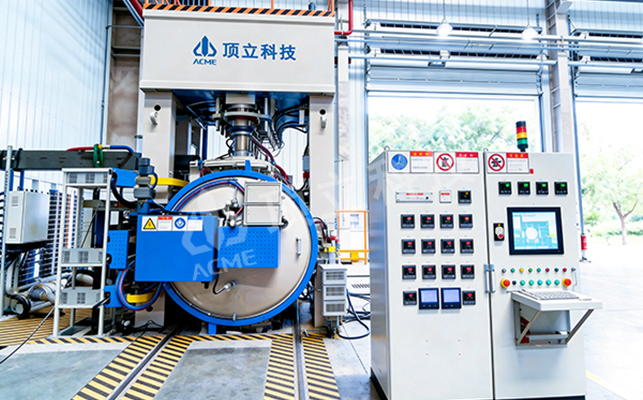

三、适配金刚石铜GPU热沉的真空热压炉核心装备指标

面向AI算力热沉量产选型，真空热压炉不能沿用普通陶瓷烧结热压炉，需要针对金刚石铜材料特性做专项优化，采购重点关注以下核心指标：

1、真空系统：极限真空优于10-3Pa，长时间保温阶段真空稳定，抑制铜氧化，保障界面洁净。

2、温场系统：最高温度≥1200℃，有效温区内温度均匀性±5℃以内；升温、保温、降温分段程序可控，支持长时低温保温脱气，防止坯体放气产生气孔。

3、加压液压系统：压力闭环精准控制，压力范围0~100MPa，高温保压稳定性强；压力、温度时序联动，支持升温同步加压、分段保压工艺曲线。压力均匀度直接决定整块热沉毛坯不同区域致密度与导热一致性。

4、模具配套与腔体结构：石墨加热体、保温层适配金刚石铜烧结气氛；腔体设计考虑模具拆装、粉体挥发物收集，防止挥发物污染加热组件，延长设备使用寿命。

5、自动化与安全联锁：超温、超压、断冷却水、真空异常自动联锁保护；工艺曲线存储、数据记录功能，满足高端零部件生产追溯要求，适配半导体、算力装备供应链质量管控。

四、真空热压工艺制备金刚石铜GPU热沉的核心优势

1、致密度高、孔隙少：温度压力协同作用，固态塑性填充孔隙，成品孔隙率极低，大幅减少内部气孔带来的热阻，保障整块热沉导热均匀。

2、界面可控，热阻低：高真空环境保持界面洁净，配合金刚石表面金属化工艺，实现稳定固相界面结合，不会引入额外低熔点钎料层，保证热量高效传递。

3、成品变形小，减少后加工余量：在压力约束下缓慢升温、梯度降温，有效释放烧结内应力，毛坯平整度高，降低后续CNC加工成本，适合大尺寸GPU均热片。

4、工艺灵活，适配研发+量产：既可小批量打样，完成不同金刚石粒径、体积分数、界面镀层配方试验；也可放大模具，批量制备AI服务器用热沉毛坯，兼顾新材料研发与产业化落地。

5、材料性能稳定性好：整套工艺参数闭环可控，批次间导热系数、热膨胀系数波动小，满足AI服务器大批量交付的一致性要求。

6、对比其他工艺：压力熔渗法更适合简单薄板，大尺寸构件容易出现熔渗不足；热等静压适合后续二次致密化，不适合粉末直接一体成型；真空热压可以直接一次性烧结成型金刚石铜毛坯，是GPU热沉研发阶段首选装备。

五、工艺常见缺陷及设备操作管控要点

1、成品局部孔隙、致密度不均

原因：粉体混料不均匀、模具压力分布不均、升温阶段坯体放气没有充分排出；设备温场偏差、压力波动。

对策：增加低温脱气保温段；选用温场、压力均匀度优异的真空热压炉；优化模具结构，保证压力均匀传递。

2、导热系数达不到设计指标

原因：金刚石未做金属化改性、界面氧化、烧结温度过高造成金刚石石墨化。

对策：严格维持高真空；精准控制最高烧结温度，避免超温；做好金刚石表面镀层工艺。

3、毛坯变形、翘曲开裂

原因：升降温速率过快、冷却阶段应力集中、模具装配受力不对称。

对策：设备启用梯度升温、分段缓冷工艺，不能快速降温；工装模具平行度严格校验。

4、石墨模具损耗快

金刚石硬度极高，烧结过程存在摩擦磨损；高温下粉体挥发物侵蚀模具。需要配套模具维护、表面涂层防护，作为耗材预留预算。

六、产业应用与市场趋势

随着AI算力建设持续扩容，液冷AI服务器渗透率不断提升，GPU热沉材料国产化需求快速增长。金刚石铜热沉是高端算力芯片的关键配套构件，而真空热压炉作为核心制备装备，是打通材料配方到成品构件国产化的关键一环。

国产真空热压装备不断突破温压联动控制、高真空长时稳定运行等技术难点，帮助国内新材料企业降低设备采购与外协加工成本，加快AI服务器GPU金刚石铜热沉材料研发迭代，摆脱高端热控材料装备依赖进口的局面。

未来，AI芯片功耗持续提升，金刚石铜的需求会从高端算力服务器逐步拓展到高功率激光器、功率半导体封装等领域，具备高精度温压协同、自动化工艺控制的真空热压炉，将成为金属基高导热复合材料产线的核心配置。

结语

AI服务器GPU高热流密度散热难题，本质是材料、界面工艺与热工装备的综合问题。金刚石铜凭借优异的导热与热膨胀匹配性能，成为新一代GPU热沉的优选材料，而真空热压炉依靠真空高温压力协同固相烧结能力，解决金刚石-铜界面难结合、坯体难致密的核心瓶颈，稳定制备低界面热阻、高一致性的金刚石铜热沉毛坯。

算力热沉制造企业在装备选型时，不能仅看设备极限参数，更要评估温场均匀性、压力闭环控制能力，同时结合金刚石粉体配方、表面改性工艺联合调试，实现从新材料研发到规模化量产的平稳落地，为国产AI服务器提供高性能、高可靠的热管理解决方案。

创作声明：本文在写作过程中使用了人工智能（AI）技术进行辅助生成，最终内容由作者修订并发布。
