引言

随着AI大模型算力持续升级，AI服务器GPU、高功率激光器、第三代半导体器件的热流密度不断突破传统散热材料的极限。金刚石铜复合材料凭借超高导热系数、可调控的低热膨胀系数，成为高端芯片金刚石热沉的首选材料。

金刚石颗粒本身和铜基体天然不浸润，常规烧结工艺极易在两相界面形成大量微孔，造成界面热阻飙升，大幅削弱散热性能。金刚石热沉真空热压炉，是专门面向金刚石铜热沉开发的专用热工装备，将粉体成型、高温烧结、轴向加压致密化集成于同一炉膛，在高真空环境下实现金刚石铜近全致密烧结，是当前金刚石热沉从配方研发走向产业化量产的主流装备。

一、金刚石热沉真空热压炉工作原理

金刚石热沉真空热压炉采用真空热压烧结原理。经过表面金属化改性处理的金刚石颗粒与铜粉充分混合，填入石墨模具内，装入炉体有效温区。炉膛抽至高真空（优于10⁻³Pa），隔绝氧气，防止铜氧化以及金刚石高温石墨化。

设备同步执行升温与轴向加压：温度控制在900~1050℃区间，铜基体受热软化；液压系统施加稳定单向压力（20~100MPa），推动软化铜基体发生塑性流动，填充金刚石颗粒之间微小间隙。在高温、压力、真空三者协同作用，金刚石与金属界面发生固相扩散，形成稳定结合界面，消除坯体内孔隙，一次性完成金刚石铜热沉毛坯的致密化成型。

整套工艺在单炉膛内完成：粉体装模→入炉密封→抽真空→低温脱气→升温加压烧结→分段缓冷→卸压出料，无需工件中途转运，减少杂质污染。

工艺核心前提：金刚石颗粒必须预先做金属化镀层（Ti、Cr、W），在金刚石表面生成碳化物过渡层，搭建声子传导通道，降低界面热阻。若无界面改性，即便实现物理致密，材料导热性能依然无法达标。

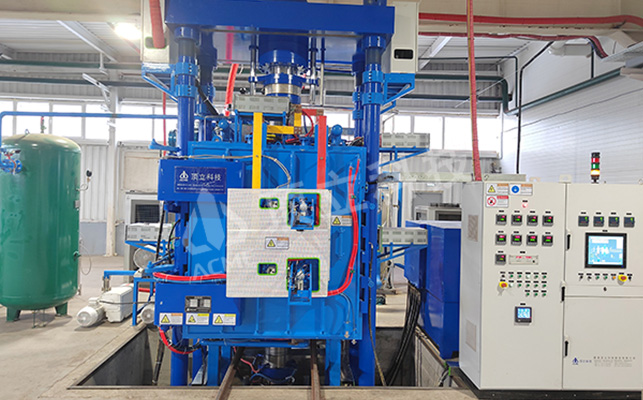

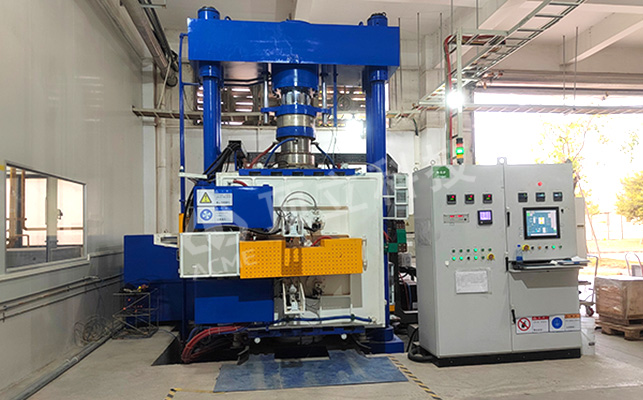

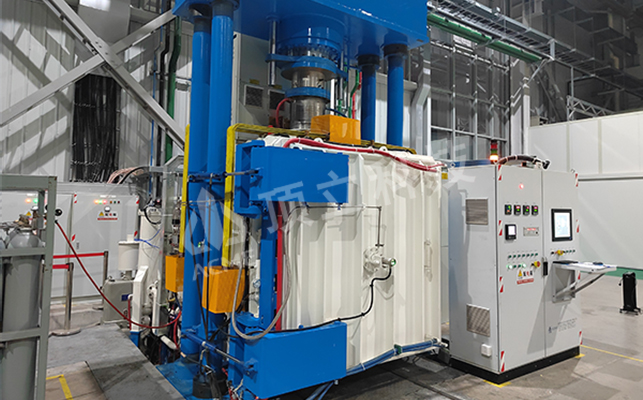

二、金刚石热沉真空热压炉核心结构组成

1. 真空系统：机械泵+分子泵组合机组，获取高真空，抑制铜氧化、保护金刚石晶体结构；配备粉尘捕集装置，收集粉体高温挥发物，保护真空机组。

2. 加热与温场系统：石墨加热元件，最高温度≥1200℃；多区独立温控，有效温区均匀度控制在±5℃以内，保证整块热沉毛坯不同位置致密度、导热性能保持一致。

3. 伺服液压加压系统：单向轴向加压，压力闭环反馈，支持多段程序保压，高温保温阶段压力稳定，压力时序与升温曲线联动。

4. 石墨炉膛组件：石墨保温毡、石墨压杆，适配金刚石铜烧结工况，方便拆卸清理沉积粉尘。

5. PLC自动化控制系统：支持多段工艺曲线编辑、存储，全流程温度、压力、真空数据记录，满足半导体供应链产品质量追溯。

6. 安全联锁模块：断水、超温、真空异常、超压自动报警并联锁停机，保障高温高压工况生产安全。

三、金刚石热沉真空热压炉核心技术优势

1. 近全致密成型，孔隙率低

温压协同作用驱动铜基体塑性流变，填充金刚石颗粒间隙，烧结致密度可达98.5%以上，大幅减少内部气孔带来的热阻，保障热沉高导热特性。

2. 界面可控，成品热导率高

高真空环境保持坯体界面洁净，配合金刚石金属化改性工艺，构建稳定的界面结合层，降低界面热阻。优化配方下，金刚石铜热沉导热可达600~800W/(m・K)。

3. 毛坯变形小，降低后加工成本

在模具约束、分段缓冷工艺下，毛坯内应力释放充分，毛坯平整度高，减少CNC机加工余量，适合GPU均热片、封装基板等平面型热沉毛坯制备。

4. 工艺灵活，兼顾研发与量产

小试机型支持大范围温度、压力参数调试，方便新材料配方迭代，测试不同金刚石粒径、体积分数、镀层方案；放大版量产机型，工艺曲线可一键调用，保障多批次产品性能一致性。

5. 抑制金刚石石墨化

相比无压高温烧结，真空热压可以在相对更低的温度完成致密化，降低金刚石高温石墨化风险，保护金刚石本身的高导热晶体结构。

四、典型应用场景

1. AI服务器GPU金刚石热沉：大算力芯片液冷散热基板、均热板基底，解决千瓦级GPU高热流密度散热难题，抑制芯片降频。

2. 高功率激光器散热基板：光纤激光器、半导体激光器热管理构件，高导热+低热膨胀，避免激光器件热变形。

3. 第三代功率半导体封装热沉：碳化硅、氮化镓功率器件封装散热底座，匹配芯片热膨胀系数，减少高低温循环下焊接层开裂失效。

4. 微波器件、雷达高导热散热构件，各类需要高导热、低膨胀金属基复合材料零件。

五、主流制备装备选型对比

1. 金刚石热沉真空热压炉：粉体直接一体化烧结成型；配方调试灵活，研发+中小批量量产优选；缺点受石墨模具限制，超大尺寸工件制备受限。

2. 压力熔渗炉：预制金刚石骨架，熔融铜液加压渗透；适合大尺寸薄板热沉；配方调整灵活性差。

3. 热等静压炉（HIP）：多用于预烧结坯二次后致密化，消除封闭微孔；不能直接粉体成型，设备投入成本高，一般作为后处理工序。

4. SPS放电等离子烧结：升温速度极快，适合实验室小试样研发；单次装料量小，产业化量产受限。

六、工艺缺陷成因与解决办法

1. 毛坯致密度不足，内部气孔多原因：粉体烘干脱气不充分；烧结温度偏低、保压压力不足；粉体混料不均匀。对策：增加低温长时脱气段；优化温压工艺曲线；规范粉体混料、烘干预处理。

2. 导热系数达不到设计指标原因：金刚石镀层失效、镀层氧化；炉膛真空不足，铜基体氧化；烧结温度过高，金刚石石墨化。对策：严控金刚石表面金属化工艺；保障炉膛高真空；设置温度上限，杜绝超温。

3. 毛坯翘曲、开裂原因：升降温速率过快，热应力集中；石墨模具上下压板不平行，压力分布不均；冷却阶段过早卸压。对策：采用梯度升温、分段缓冷；定期校验模具平行度；在低温区间再执行卸压操作。

4. 炉膛石墨件损耗快：金刚石硬度极高，烧结过程存在摩擦磨损；粉体挥发物沉积腐蚀石墨加热体与保温层。对策：每次烧结完成后清理炉膛沉积物；石墨模具选用高强度石墨材质，预留耗材更换周期。

七、设备选型核心要点

1. 真空指标：优先极限真空优于10⁻³Pa，保温阶段真空衰减小；

2. 温场指标：最高温度≥1200℃，有效温区均匀度±5℃以内；

3. 加压系统：压力闭环控制，高温保压稳定，支持分段调压；

4. 有效热区：根据最大毛坯尺寸+石墨模具尺寸选型；区分研发小试与量产机型；

5. 附属配套：粉尘收集、尾气处理、冷却水系统、高纯保护气供给；

6. 软件功能：工艺配方存储、全参数记录，满足产品追溯。

八、产业发展趋势

国产算力基础设施快速建设，液冷AI服务器渗透率持续提升，金刚石热沉国产化需求持续增长。金刚石热沉真空热压炉作为核心成型装备，国产设备在温压联动控制、长时高真空稳定性不断突破，新材料企业不再完全依赖进口装备，有效降低设备采购与外协加工成本，加速国产高导热金刚石铜热沉产业化落地。

未来，随着单芯片功耗持续提升，金刚石铜材料将在高功率半导体、激光雷达、航空热控领域进一步普及，具备高稳定性、自动化工艺管理的金刚石热沉真空热压炉，会成为金属基高导热复合材料产线的标配装备。

结语

金刚石热沉的性能瓶颈，核心在于金刚石-铜界面调控与坯体致密化。金刚石热沉真空热压炉依托真空、高温、轴向压力协同烧结工艺，解决金刚石铜复合材料浸润性差、孔隙高、界面热阻大等痛点，稳定制备高性能金刚石热沉毛坯。装备选型不可只看标称极限参数，需要重点考核高温保压稳定性、温场均匀性、长时真空维持能力，同时装备工艺需要和金刚石表面改性、粉体预处理工艺协同调试，才能稳定批量产出满足AI算力、功率半导体需求的高可靠金刚石热沉构件。
