随着AI大模型算力持续升级，高端GPU芯片热流密度不断突破，传统铜、铝散热材料已经难以满足超高散热需求。金刚石铜金属基复合材料凭借超高导热系数、可控热膨胀系数，成为高端算力芯片、激光器、半导体功率器件热沉的首选材料。在金刚石铜的众多制备工艺路线中，真空热压烧结工艺被大量新材料研发企业与热沉厂商青睐，真空热压炉也成为该材料开发与量产阶段的核心装备。很多客户会疑惑：制备金刚石铜，为什么优先选择真空热压炉，而不是压力熔渗、常压烧结等其他装备？本文从材料机理、工艺控制、产品质量、研发量产等多个维度，详细说明真空热压炉的不可替代性。

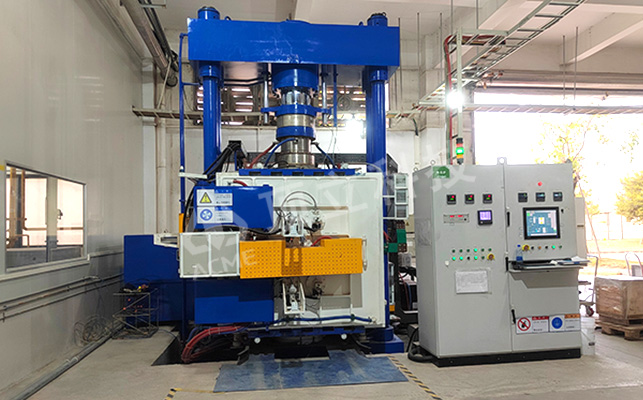

一、固相低温烧结，严控金刚石-铜界面质量，降低界面热阻

金刚石铜材料的导热性能，不只是由金刚石本身导热能力决定，金刚石颗粒与铜基体之间的界面状态，是决定最终热导率的核心瓶颈。如果界面生成过厚的脆性碳化物层，会大幅增加声子散射，界面热阻急剧上升，材料整体导热性能大打折扣。

真空热压属于固相烧结工艺，烧结温度控制在铜熔点（1083℃）以下，一般900~1050℃区间。铜粉在高温下软化，在外部压力作用下发生塑性流动包裹金刚石颗粒，铜不会变成液态。较低的烧结温度可以显著抑制金刚石与铜之间过度反应，避免生成厚层碳化铜脆性相。配合金刚石表面金属化预处理，真空热压能够构建一层薄而连续的界面结合层，在保证结合强度的同时最大限度降低界面热阻，充分发挥金刚石的高导热特性。

对比压力熔渗工艺，熔渗需要将铜加热熔融，液态铜活性更高，高温下更容易和金刚石发生剧烈界面反应，金刚石还存在高温石墨化风险。想要获得高性能金刚石铜，对熔渗的温度、保温时间管控要求极其严苛。而真空热压低温工艺窗口更宽，界面更容易控制，更容易稳定制备出高热导的金刚石铜坯体。

二、真空环境保护，避免金刚石氧化、石墨化，保障材料纯度

金刚石在有氧高温环境下极易发生氧化烧蚀，温度超过800℃就会逐步石墨化，直接破坏金刚石晶体结构，造成材料导热性能永久性衰减。

真空热压炉工作在高真空环境，炉膛内氧气、水汽含量极低，从根源抑制金刚石氧化和石墨化。同时真空环境能够持续排出粉体原料内部吸附的水汽、有机物、气体杂质。金刚石粉、铜粉混合坯料在升温过程中会持续放气，真空系统可以及时将挥发物抽出，防止杂质残留在材料内部形成孔隙，避免杂质污染造成导热下降。

普通气氛炉不具备高真空能力，很难除去坯料内包裹气体；熔渗炉虽然也可配置真空系统，但熔融铜液更容易吸附炉内微量杂质，对真空系统的洁净度要求更高。真空热压炉的高真空+高温协同环境，完美适配金刚石粉体体系的脱气保护需求。

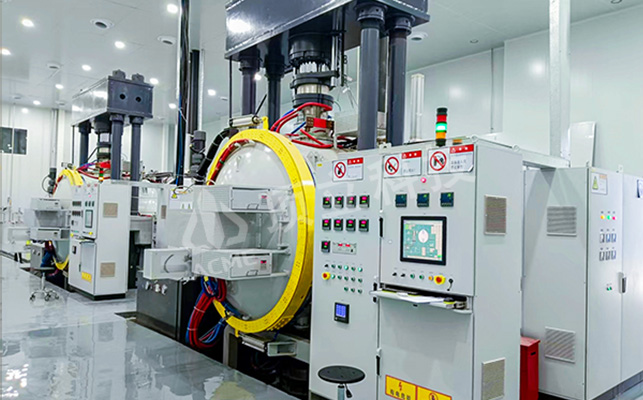

三、温压同步加载，致密度可控，材料内部孔隙少

金刚石和铜粉体混合后，单纯依靠温度很难实现致密化。真空热压炉最大特点就是温度、压力同步施加，在升温的同时施加轴向机械压力。压力直接作用在粉体坯体上，推动软化铜基体填充金刚石颗粒之间的微小间隙，消除内部孔隙，轻松实现近全致密。

孔隙是复合材料导热的致命缺陷，空气导热能力极差，少量孔隙就会明显拉低整体热导率。真空热压的压力直接作用于坯体，致密化驱动力强，孔隙率低且可控。工艺人员可以通过调整压力大小、升温速率、保温时间，精准调控材料致密度。

同时，在石墨模具约束条件下成型，毛坯整体受力均匀，坯体尺寸一致性更好，毛坯平整度高，后续机加工余量更小。对于GPU热沉这类对平面度、尺寸精度要求严格的产品，能够有效减少加工变形。

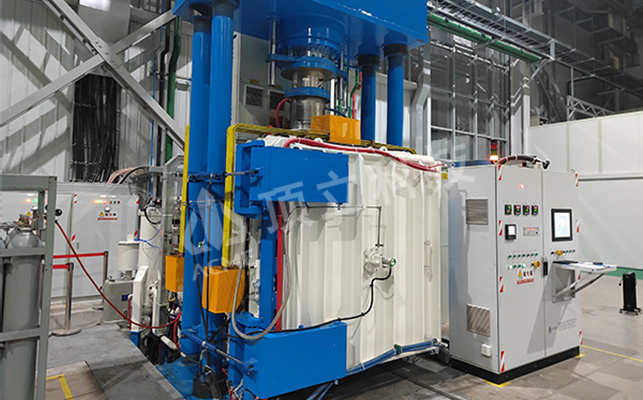

四、配方迭代灵活，适合新材料研发与小批量试制

金刚石铜开发阶段，需要反复调整金刚石体积分数、颗粒级配、镀层配方，不断测试不同配方下导热系数、热膨胀、力学性能。

真空热压工艺仅需要调整金刚石与铜粉的混合配比，更换粉体，就可以快速制备样品。整套工艺的调整门槛低，配方迭代速度快。更换配比无需重新开发预制体，不用改动预制体成型工艺，研发周期短，样品试制成本更低。这也是国内大部分新材料研究院、企业实验室，在金刚石铜材料开发阶段优先选用真空热压炉的核心原因。

反观压力熔渗工艺，金刚石体积分数由预制体堆积密度决定，每调整一次金刚石含量，都需要重新优化预制体成型、粘结剂配方、脱脂工艺，工艺链条更长，研发试错成本高，周期更长。

五、产品性能一致性好，适配中小批量高端热沉生产

AI服务器GPU热沉、半导体器件散热基板属于高附加值产品，对同批次材料导热均匀性、热膨胀系数一致性要求很高。

真空热压在密闭石墨模具内完成烧结，炉膛温场均匀，压力输出稳定，单炉内工件的受热、受压条件差异小，同批次毛坯的性能波动更小。可以稳定产出性能均匀的金刚石铜坯料，降低成品良率波动。

产品形态方面，真空热压非常适合制备中小尺寸、板状块状金刚石铜热沉毛坯，正好匹配芯片封装热沉产品形态。虽然单炉装料数量不如熔渗工艺，但对于高价值、小批量高端算力热沉产品，真空热压在良率与品质稳定性上优势突出。

六、工艺配套完善，装备厂家可提供一体化工艺支持

金刚石铜属于装备与工艺高度绑定的材料，设备硬件达标不等于可以做出合格产品。优质真空热压炉厂家，不仅提供设备硬件，还可以配套金刚石铜烧结工艺方案，提供样品试制、工艺曲线调试、参数优化等技术支持。

从粉体预处理、装模、升温-保温-降温完整工艺曲线，到模具选型，整套工艺方案可以协同开发。客户采购设备之后，不用从零摸索工艺，大幅缩短投产周期。

七、真空热压炉的局限性，客观理性看待选型

当然真空热压并非万能工艺，也存在一定局限：受单向加压和石墨模具限制，很难制备超大尺寸异形构件；石墨模具损耗较高，大批量生产时单件耗材成本相比熔渗更高；单炉产能有限，不适合超大批量标准化大件产品。

所以选型逻辑需要客观看待：

l 研发试样、配方开发、中小批量高端GPU热沉、追求稳定高热导：优先真空热压炉；

l 超大尺寸薄板、大批量标准化构件、高金刚石体积分数大件：可考虑压力熔渗路线。

结语

综合来看，制备高导热金刚石铜复合材料，选择真空热压炉的核心逻辑：低温固相烧结控制界面热阻，高真空保护金刚石晶体，温压联动实现高致密度，配方迭代灵活，批次性能稳定。

在AI算力热沉产业化浪潮下，很多企业第一步是材料研发与样品验证，真空热压炉凭借灵活可控的工艺能力，成为金刚石铜从实验室走向小批量量产的核心装备。在项目前期做好装备选型，匹配自身产品定位，能够大幅降低材料开发难度，减少试错成本，加速高导热金刚石铜热沉产品落地。

创作声明：本文在写作过程中使用了人工智能（AI）技术进行辅助生成，最终内容由作者修订并发布。
