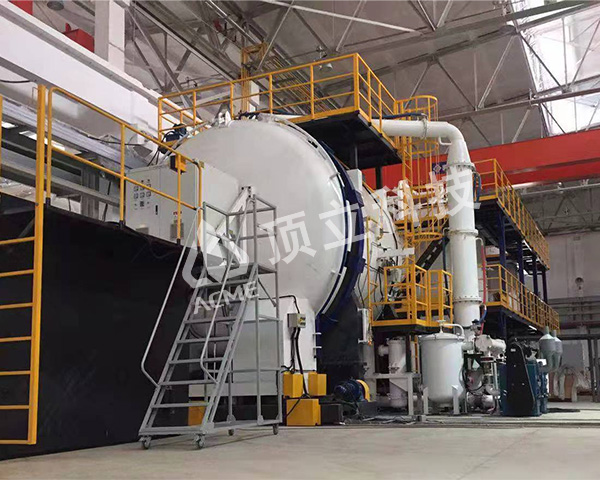

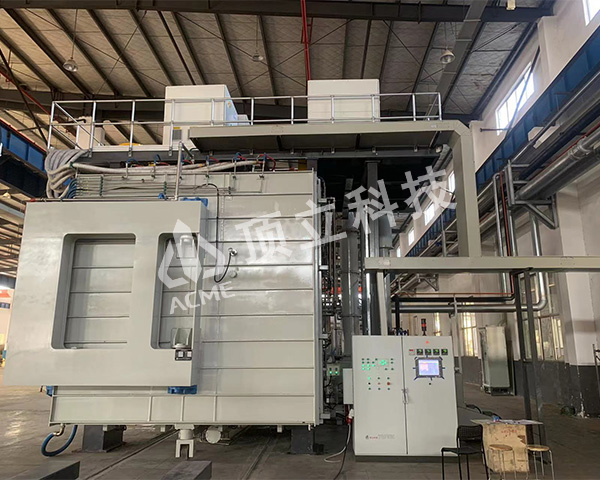

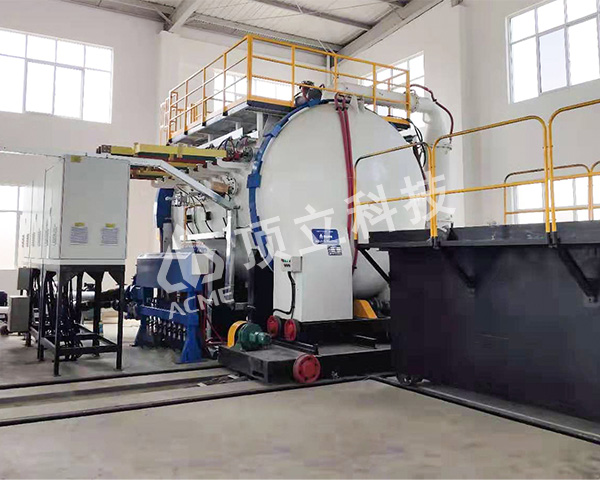

真空石墨化炉是一种用于碳材料高温处理的工业设备，其核心工艺是通过高温（2000-3000℃）在真空或惰性气体环境中，使碳材料（如碳纤维、负极材料等）发生石墨化转变，形成高度有序的石墨晶体结构。以下是其核心工艺的详细解析：

1. 温度控制与梯度升温

1.1、高温范围：石墨化需在2000℃以上进行（最高可达3000℃），通过电阻加热（石墨发热体）或感应加热实现。

1.2、梯度升温：分阶段升温以避免热应力导致材料开裂，例如：

低温阶段（<1000℃）：去除挥发分（如水分、残留有机物）。

中温阶段（1000-2000℃）：碳结构初步有序化。

高温阶段（>2000℃）：石墨晶体生长，形成高结晶度。

2. 真空环境控制

2.1、真空度：通常维持在10⁻³~10⁻² Pa，关键作用包括：

抑制氧化：避免碳材料在高温下与氧气反应生成CO/CO₂。

去除杂质：抽离材料中的气体、灰分及低沸点杂质。

减少热传导损耗：降低气体分子热对流，提升加热效率。

3. 气氛调控

3.1、惰性气体辅助：在特定工艺阶段通入氩气（Ar）或氮气（N₂），用于：

调节炉内压力，抑制材料挥发（如锂离子电池负极中的锂损失）。

辅助传热，改善温度均匀性（尤其在冷却阶段）。

4. 材料装炉与传热优化

4.1、装炉方式：碳材料以特定密度排列在石墨坩埚或托盘内，需保证：

接触均匀性：避免局部过热或受热不均。

传热效率：利用石墨材料的高导热性，加速热量传递。

4.2、隔热设计：采用多层石墨毡或碳纤维复合材料隔热，减少热量散失。

5. 石墨化过程的物理化学变化

5.1、结构转变：无定形碳→乱层结构→三维有序石墨晶体。

5.2、性能提升：

电导率↑：石墨晶格中sp²杂化结构完善。

热导率↑：晶体缺陷减少，声子传输增强。

机械强度↑：晶界结合优化（如碳纤维抗拉强度提升）。

6. 工艺参数精确控制

升温速率：影响晶粒尺寸，过快导致结构缺陷，过慢降低效率。

保温时间：决定石墨化程度（长时保温可提高结晶度，但能耗增加）。

冷却速率：慢冷（<5℃/min）减少热应力，避免材料开裂。

7. 质量监控与检测

在线监测：

红外测温仪：实时监控材料表面温度。

真空计：确保压力稳定。

质谱仪：检测挥发气体成分。

离线检测：

XRD（X射线衍射）：分析石墨化程度（通过d002层间距计算）。

Raman光谱：评估晶体缺陷（D峰与G峰强度比）。

8. 典型应用场景

锂电负极材料：人造石墨/天然石墨的高温纯化与石墨化。

碳纤维：PAN基或沥青基碳纤维的最终石墨化处理。

特种石墨：高纯石墨制品（如等静压石墨）的生产。

半导体材料：碳化硅（SiC）衬底的高温退火。

工艺难点与挑战

能耗控制：高温真空环境导致高能耗（占生产成本30%以上）。

均匀性问题：大尺寸炉体易出现温度梯度，影响批次一致性。

材料挥发：如锂电池负极中的硅、锂元素高温挥发需抑制。

设备寿命：石墨发热体和隔热层在高温下易氧化或侵蚀。

总结

真空石墨化炉的核心工艺是通过精准控制温度、真空度、气氛和传热条件，驱动碳材料实现从无序到高度有序结构的转变。其技术壁垒在于平衡效率、能耗与产品质量，尤其在新能源材料（如锂电池负极）领域，工艺优化直接关系到材料性能和成本竞争力。
