一、真空扩散焊工艺概述

真空扩散焊是一种固态连接技术，通过高温下原子间的相互扩散实现材料结合，无需熔化母材。其核心优势在于：

无氧化缺陷：真空环境避免氧化，提升接头强度和耐腐蚀性。

低残余应力：缓慢的加热/冷却过程减少变形，适合精密结构。

异种材料兼容性：可焊接不锈钢与铜、铝等异种金属，优化散热器综合性能。

二、工艺流程及关键技术参数

1、表面处理：

机械抛光（Ra≤0.8μm）+ 化学清洗（丙酮、酒精超声清洗），去除氧化膜和有机物。

真空退火预处理（可选）：进一步净化表面活性。

2、装配定位：

采用石墨或陶瓷夹具，确保散热片与基板精确对位（间隙≤50μm）。

典型结构：0.1-0.3mm薄壁翅片阵列，需防止装配偏移。

3、焊接参数：

温度：0.6-0.8Tm（不锈钢约950-1100℃）

压力：5-20MPa（视结构刚度调整）

保温时间：30-120分钟（翅片高度增加需延长）

真空度：≤10⁻³Pa（高真空确保洁净界面）

4、梯度冷却：

控制降温速率（2-5℃/min）至300℃以下出炉，避免热应力裂纹。

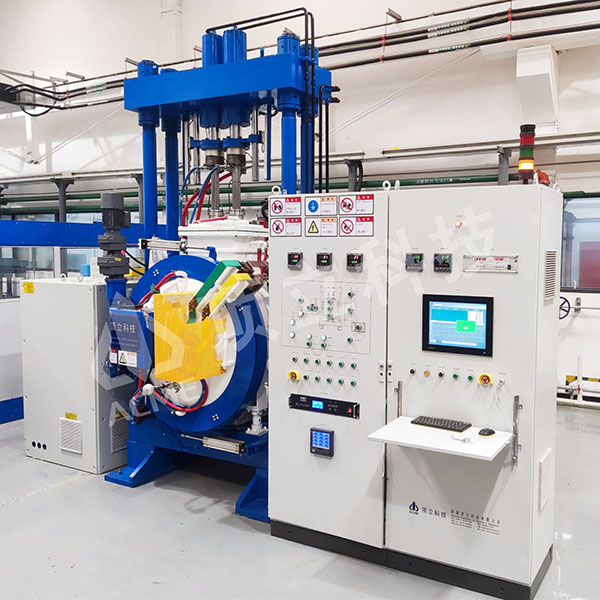

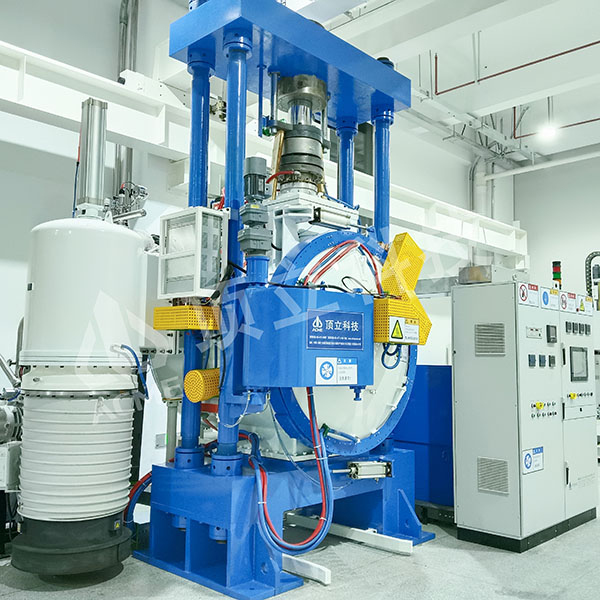

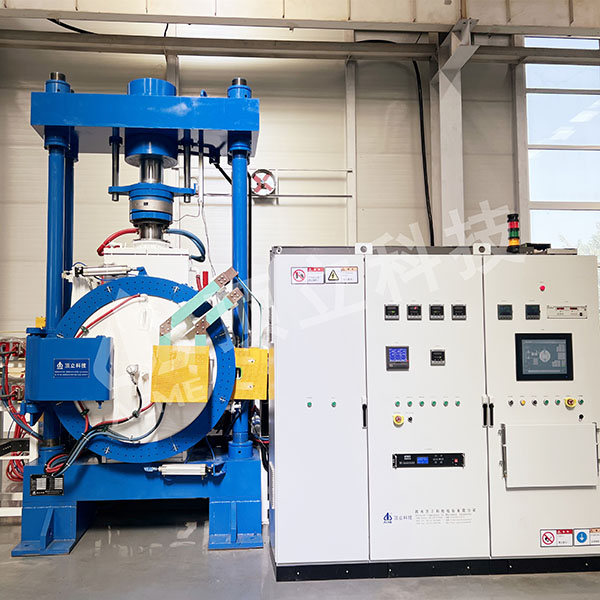

三、核心装备技术解析

1、多区控温真空炉：

采用钼丝加热体+多层隔热屏，实现±5℃温场均匀性。

红外测温+热电偶复合监控，确保薄壁件温度精确控制。

2、伺服加压系统：

液压-机械复合加压机构，分辨率达0.1MPa。

三维压力补偿技术，适应翅片阵列的应力分布。

3、真空系统优化：

分子泵+罗茨泵组，10分钟内达到工作真空度。

实时残气分析（RGA）监控，防止油蒸汽污染。

4、智能化控制系统：

基于机器学习的参数优化模块，自动补偿装炉量变化。

数字孪生技术实现工艺可视化，提前预测焊接变形。

四、技术难点及解决方案

1、薄壁翅片塌陷：

开发纳米氧化铝定位涂层，高温下提供临时支撑。

分阶段加压策略：先低压（5MPa）扩散，后高压（15MPa）致密化。

2、异种材料焊接：

梯度中间层设计（如Ni-Cu复合箔），缓解热膨胀系数差异。

界面纳米结构化处理，通过表面织构增强扩散动力学。

3、批量生产一致性：

机器视觉引导自动装夹系统，定位精度±0.05mm。

等离子体辅助活化技术，将表面处理时间缩短50%。

五、创新发展趋势

1、复合能场辅助技术：

超声振动辅助：降低20%焊接温度，减少晶粒长大。

电磁脉冲加压：实现毫秒级压力调控，提升效率。

2、微通道散热器焊接：

开发亚微米级精密对位系统，支持0.05mm微通道结构。

瞬时液相扩散焊（TLP）技术，连接时间缩短至10分钟级。

3、数字孪生质量管控：

植入式光纤传感器实时监测界面演变。

基于大数据的工艺知识库，实现零缺陷生产。

六、行业应用展望

真空扩散焊在以下领域展现独特价值：

新能源领域：燃料电池双极板、IGBT水冷板焊接

航天装备：卫星相变散热器、发动机再生冷却结构

5G通信： Massive MIMO天线阵列散热模组

医疗设备：质子治疗加速器真空腔体焊接

未来发展方向将聚焦于开发全自动智能化产线，实现焊接成本降低40%，推动真空扩散焊从精密制造向规模化生产跨越。
